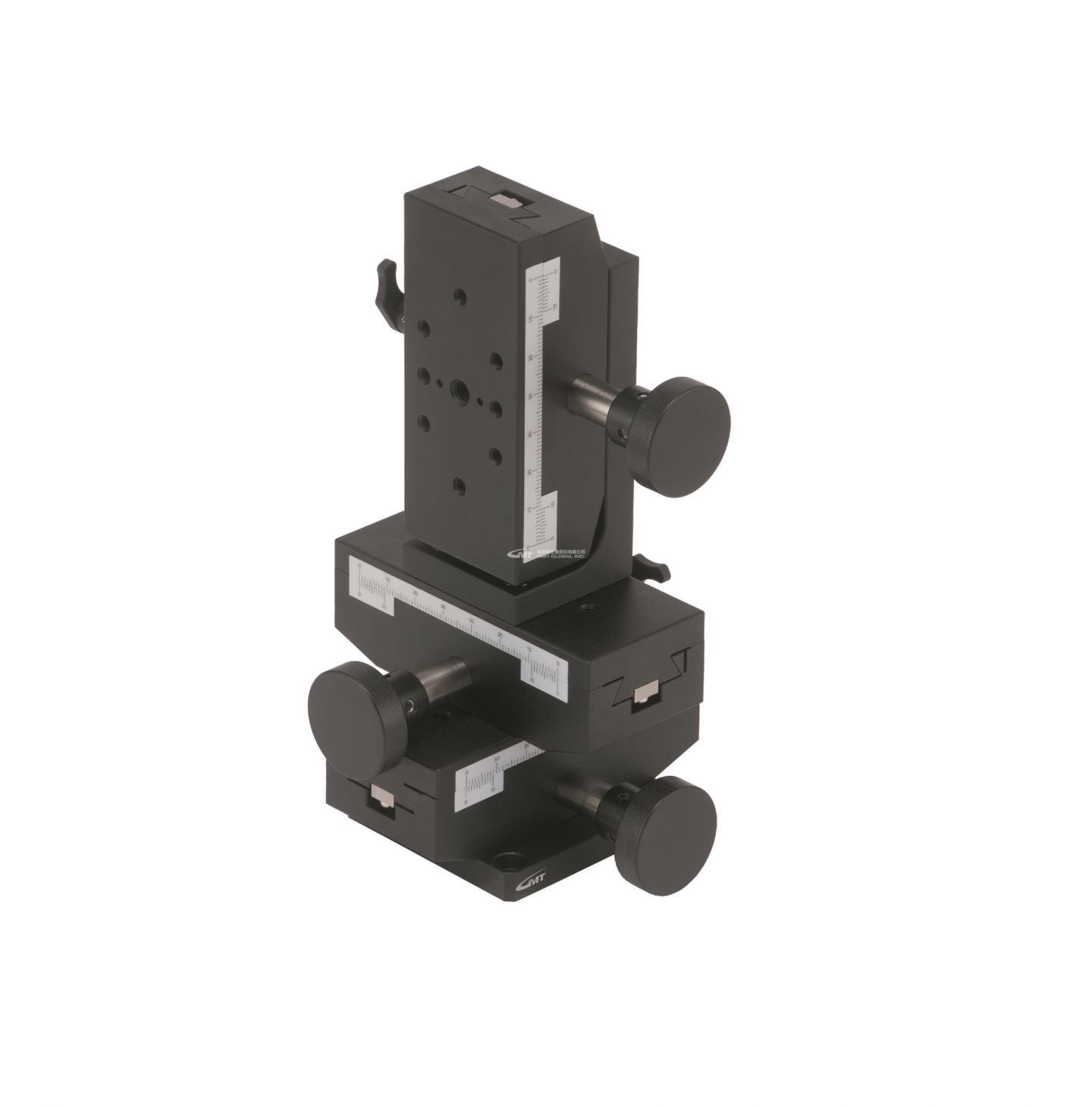

MCT XYZ軸精密滑台
XYZ軸精密滑台
多軌-XYZ軸(Z軸可上下移動、只能向上移動)
單旋轉扭、雙旋轉扭
行程 : ±10~±50 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-鋁合金
多軌-XYZ軸(Z軸可上下移動、只能向上移動)
單旋轉扭、雙旋轉扭
行程 : ±10~±50 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-鋁合金
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
最小刻度量(尺標刻度) |
移動精度真直度 (μm) |
荷重 (kgf) |
本體重量 |
|
MCT-44 |
40x40 |
±10 |
0.1 mm / |
30 |
2 |
0.67 |
|
MCT-44L |
40x40 |
XY軸 ±10 ; Z軸 +10 |
0.1 mm / |
30 |
2 |
0.64 |
|
MCT-44W |
40x40 |
±10 |
0.1 mm / |
30 |
2 |
0.74 |
|
MCT-44WL |
40x40 |
XY軸 ±10 ; Z軸 +10 |
0.1 mm / |
30 |
2 |
0.72 |
|
MCT-46 |
40x60 |
±15 |
0.1 mm / |
30 |
2 |
0.9 |
|
MCT-46L |
40x60 |
XY軸 ±15 ; Z軸 +15 |
0.1 mm / |
30 |
2 |
0.87 |
|
MCT-46W |
40x60 |
±15 |
0.1 mm / |
30 |
2 |
0.98 |
|
MCT-46WL |
40x60 |
XY軸 ±15 ; Z軸 +15 |
0.1 mm / |
30 |
2 |
0.94 |
|
MCT-49 |
40x90 |
±30 |
0.1 mm / |
30 |
2 |
1.2 |
|
MCT-49L |
40x90 |
XY軸 ±30 ; Z軸 +30 |
0.1 mm / |
30 |
2 |
1.17 |
|
MCT-49W |
40x90 |
±30 |
0.1 mm / |
30 |
2 |
1.27 |
|
MCT-49WL |
40x90 |
XY軸 ±30 ; Z軸 +30 |
0.1 mm / |
30 |
2 |
1.24 |
|
MCT-41 |
40x140 |
±50 |
0.1 mm / |
30 |
2 |
1.74 |
|
MCT-41L |
40x140 |
XY軸 ±50 ; Z軸 +50 |
0.1 mm / |
30 |
2 |
1.7 |
|
MCT-41W |
40x140 |
±50 |
0.1 mm / |
30 |
2 |
1.82 |
|
MCT-41WL |
40x140 |
XY軸 ±50 ; Z軸 +50 |
0.1 mm / |
30 |
2 |
1.78 |
