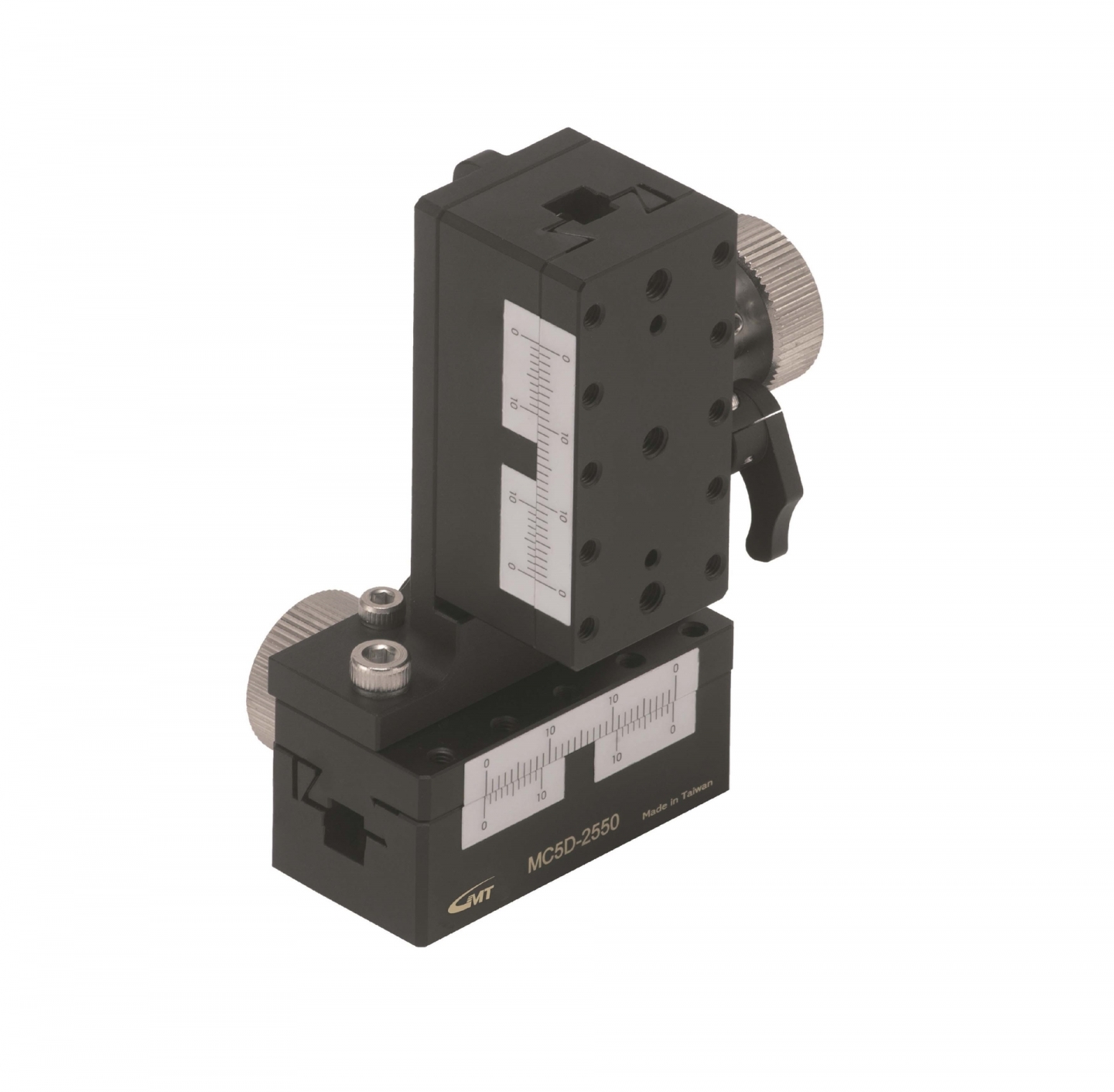

MCD-2550 精密滑台
精密滑台
軌向-X、XY、Z、XZ、XYZ軸
台面尺寸 : 25x50 (mm)
行程 : ±10 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪(簡易型)傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-銅合金
軌向-X、XY、Z、XZ、XYZ軸
台面尺寸 : 25x50 (mm)
行程 : ±10 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪(簡易型)傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-銅合金
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
最小刻度量(尺標刻度) |
移動精度真直度 (um) |
荷重 (kgf) |
本體重量(kg) |
|
MC1D-2550 |
25x50 |
±10 |
0.1mm/刻度 |
30 |
8 |
0.22 |
|
MC2D-2550 |
25x50 |
±10 |
0.1mm/刻度 |
30 |
8 |
0.44 |
|
MC4D-2550 |
25x50 |
±10 |
0.1mm/刻度 |
30 |
1 |
0.3 |
|
MC5D-2550 |
25x50 |
±10 |
0.1mm/刻度 |
30 |
1 |
0.52 |
|
MC6D-2550 |
25x50 |
±10 |
0.1mm/刻度 |
30 |
1 |
0.75 |
