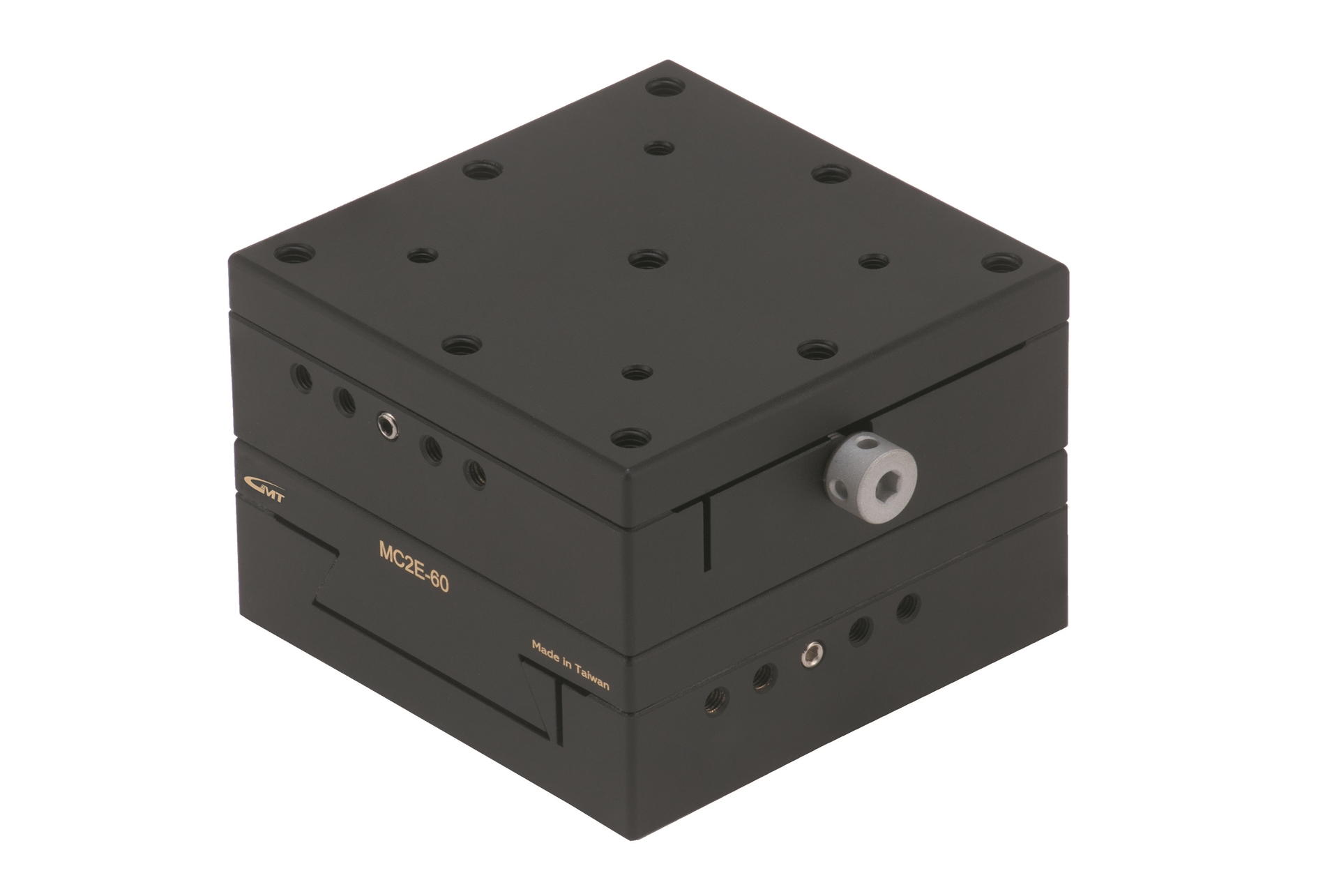

MC2E XY軸精密滑台
XY軸精密滑台
雙軌-XY軸
台面尺寸 : 25、40、60 (mm)
行程 : ±3~±7 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用進給螺絲(六角扳手型)傳動,適合使用於簡易精密的移動
★ 材質-銅合金
雙軌-XY軸
台面尺寸 : 25、40、60 (mm)
行程 : ±3~±7 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用進給螺絲(六角扳手型)傳動,適合使用於簡易精密的移動
★ 材質-銅合金
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
最小刻度量(尺標刻度) |
移動精度真直度(um) |
荷重 (kgf) |
本體重量(kg) |
|
MC2E-25 |
25x25 |
±3 |
無刻度 |
30 |
2.9 |
0.15 |
|
MC2E-40 |
40x40 |
±5 |
無刻度 |
30 |
2.8 |
0.38 |
|
MC2E-60 |
60x60 |
±7 |
無刻度 |
30 |
3.4 |
1.2 |
