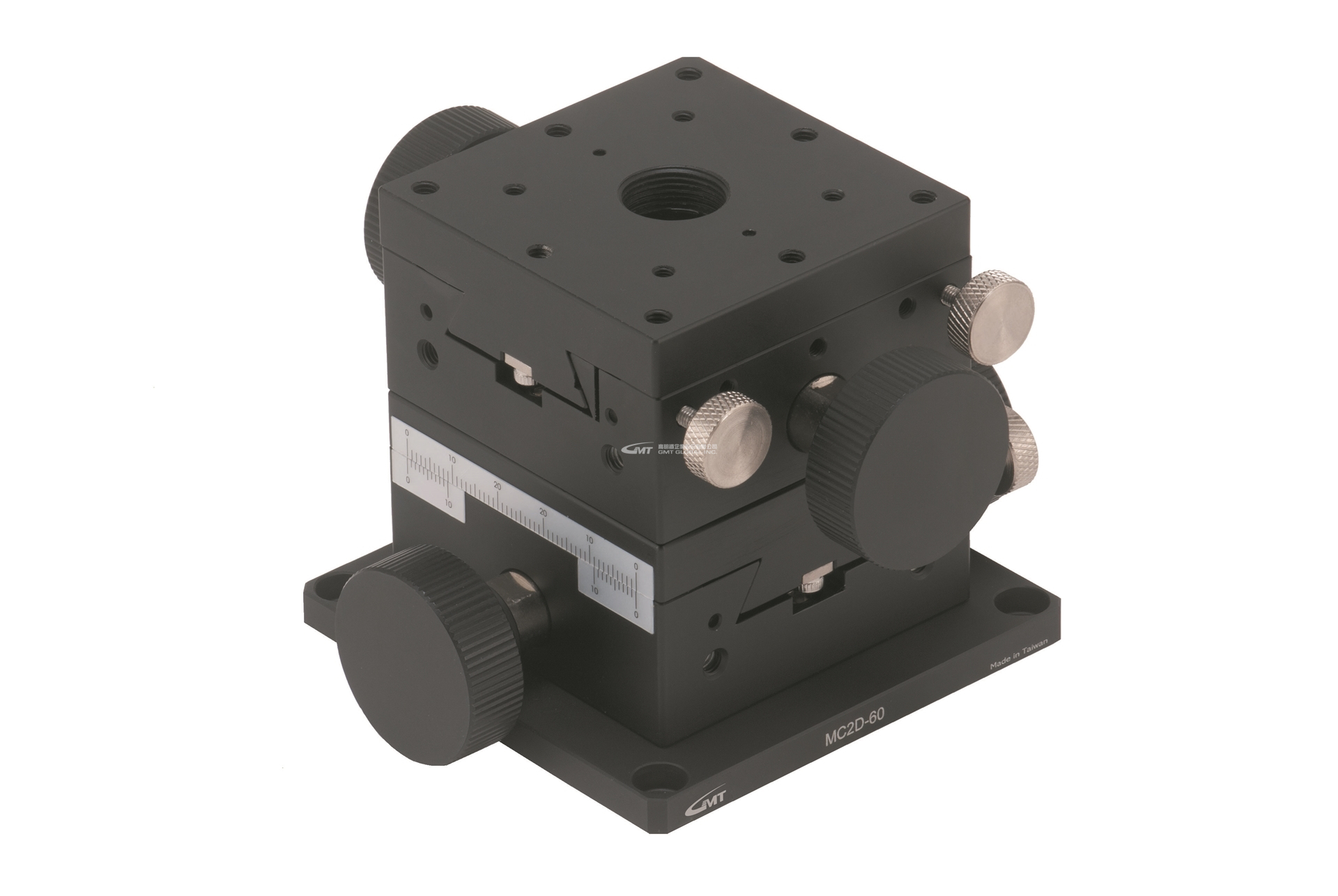

MC2D XY軸精密滑台
XY軸精密滑台
雙軌-XY軸
行程 : ±5~±35 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-銅合金、鋁合金
雙軌-XY軸
行程 : ±5~±35 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-銅合金、鋁合金
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
把手旋轉一圈的移動量(mm) |
最小刻度量(尺標刻度) |
移動精度真直度 (μm) |
荷重 (kgf) |
本體重量 |
|
MC2D-25 |
25x25 |
±5 |
17 | 0.1 mm / 刻度 |
20 |
2.9 |
0.18 |
|
MC2D-40 |
40x40 |
±10 |
20 | 0.1 mm / 刻度 |
20 |
2.8 |
0.37 |
|
MC2D-60 |
60x60 |
±20 |
18 | 0.1 mm / 刻度 |
30 |
3 |
1.19 |
|
MC2DA-48NH |
40x80（上） |
±35 |
18 | 0.1 mm / 刻度 |
30 |
3 |
0.6 |
|
40x80（下） |
±30 |
42 | 0.1 mm / 刻度 |
30 | 3 | 0.6 |
