MCD XY軸精密滑台

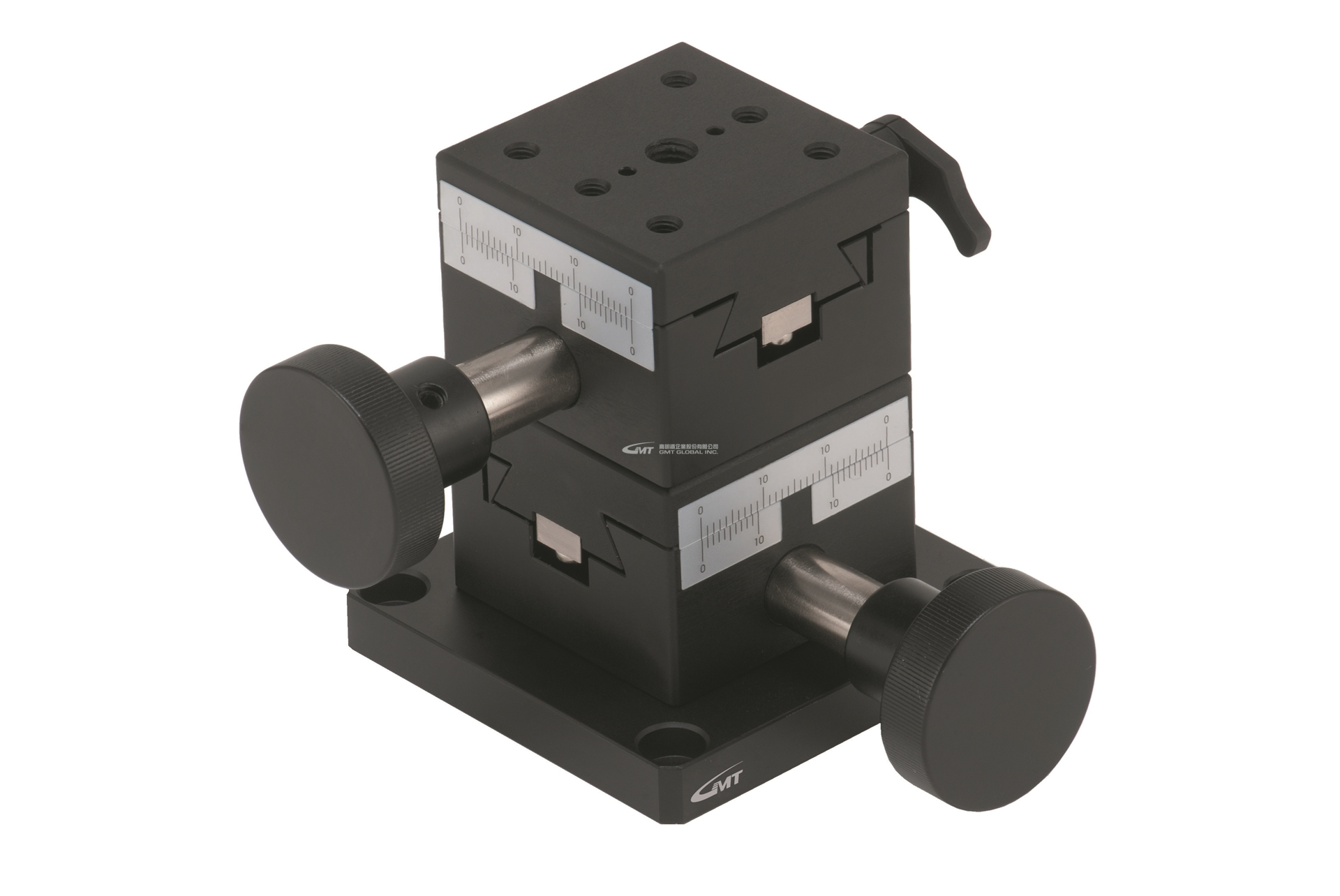

XY軸精密滑台
雙軌-XY軸
單旋轉扭、雙旋轉扭
行程 : ±10~±50 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-鋁合金(質輕,導電度佳)
雙軌-XY軸
單旋轉扭、雙旋轉扭
行程 : ±10~±50 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-鋁合金(質輕,導電度佳)
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
最小刻度量(尺標刻度) |
移動精度真直度 (μm) |
荷重 (kgf) |
本體重量 |
|
MCD-44 |
40x40 |
±10 |
0.1 mm / |
30 |
3.5 |
0.41 |
|
MCD-44W |
40x40 |
±10 |
0.1 mm / |
30 |
3.5 |
0.46 |
|
MCD-46 |
40x60 |
±15 |
0.1 mm / |
30 |
3.5 |
0.54 |
|
MCD-46W |
40x60 |
±15 |
0.1 mm / |
30 |
3.5 |
0.59 |
|
MCD-49 |
40x90 |
±30 |
0.1 mm / |
30 |
3.5 |
0.72 |
|
MCD-49W |
40x90 |
±30 |
0.1 mm / |
30 |
3.5 |
0.77 |
|
MCD-41 |
40x140 |
±50 |
0.1 mm / |
30 |
3.5 |
1.07 |
|
MCD-41W |
40x140 |
±50 |
0.1 mm / |
30 |
3.5 |
1.12 |
