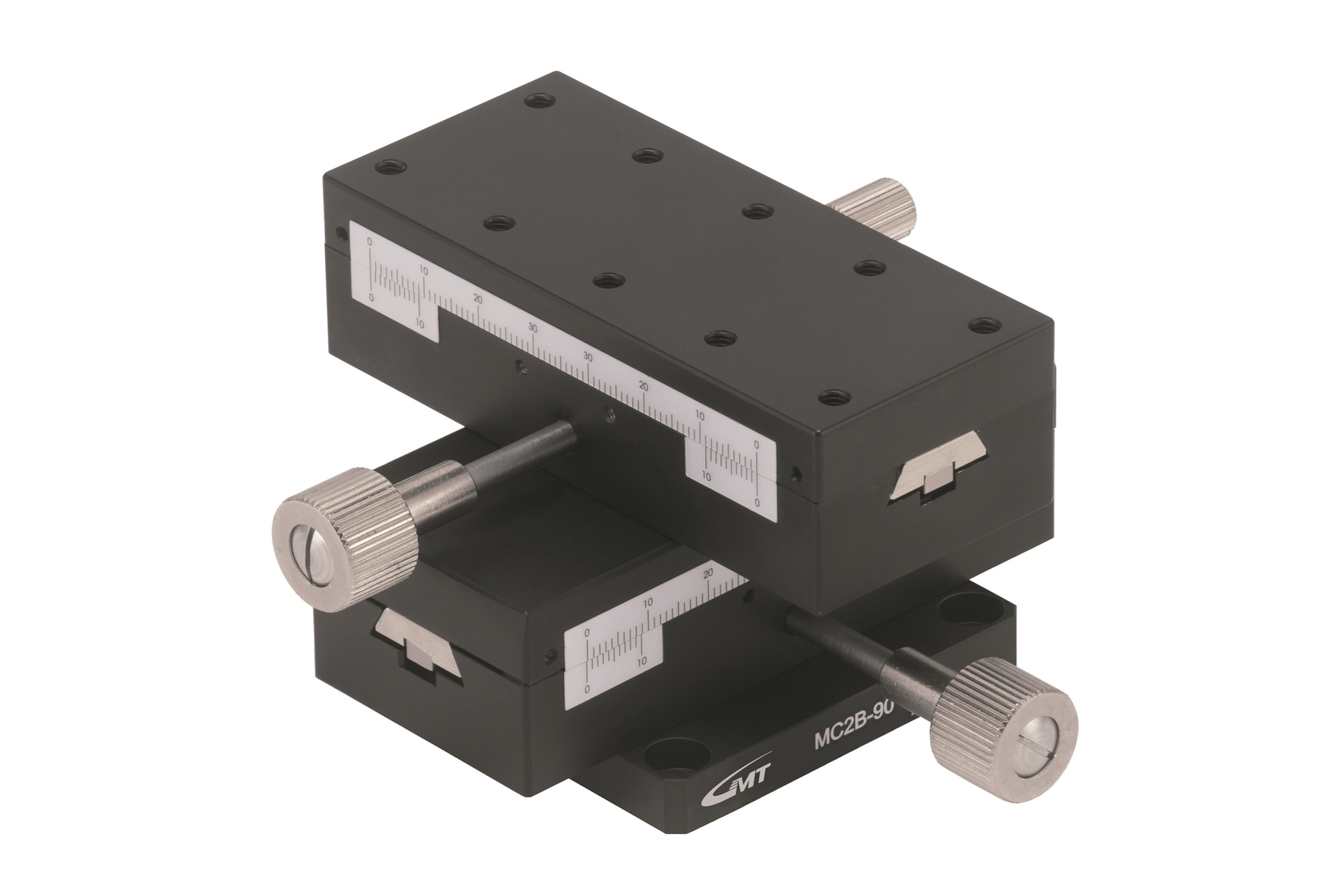

MC2B XY軸精密滑台
XY軸精密滑台
雙軌-XY軸
行程 : ±12~ ±60 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 可自行調整滑動的速度
★ 材質-鋁合金(質輕,導電度佳)
雙軌-XY軸
行程 : ±12~ ±60 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 可自行調整滑動的速度
★ 材質-鋁合金(質輕,導電度佳)
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
最小刻度量(尺標刻度) |
移動精度真直度 (um) |
荷重 (kgf) |
本體重量(kg) |
|
MC2B-40 |
24.8x42 |
±12 |
0.1mm/刻度 |
30 |
2.5 |
0.29 |
|
MC2B-60 |
40x60 |
±21 |
0.1mm/刻度 |
30 |
3.5 |
0.51 |
|
MC2B-90 |
40x90 |
±35 |
0.1mm/刻度 |
30 |
3.5 |
0.73 |
|
MC2B-140 |
40x140 |
±60 |
0.1mm/刻度 |
30 |
3.5 |
1.08 |
