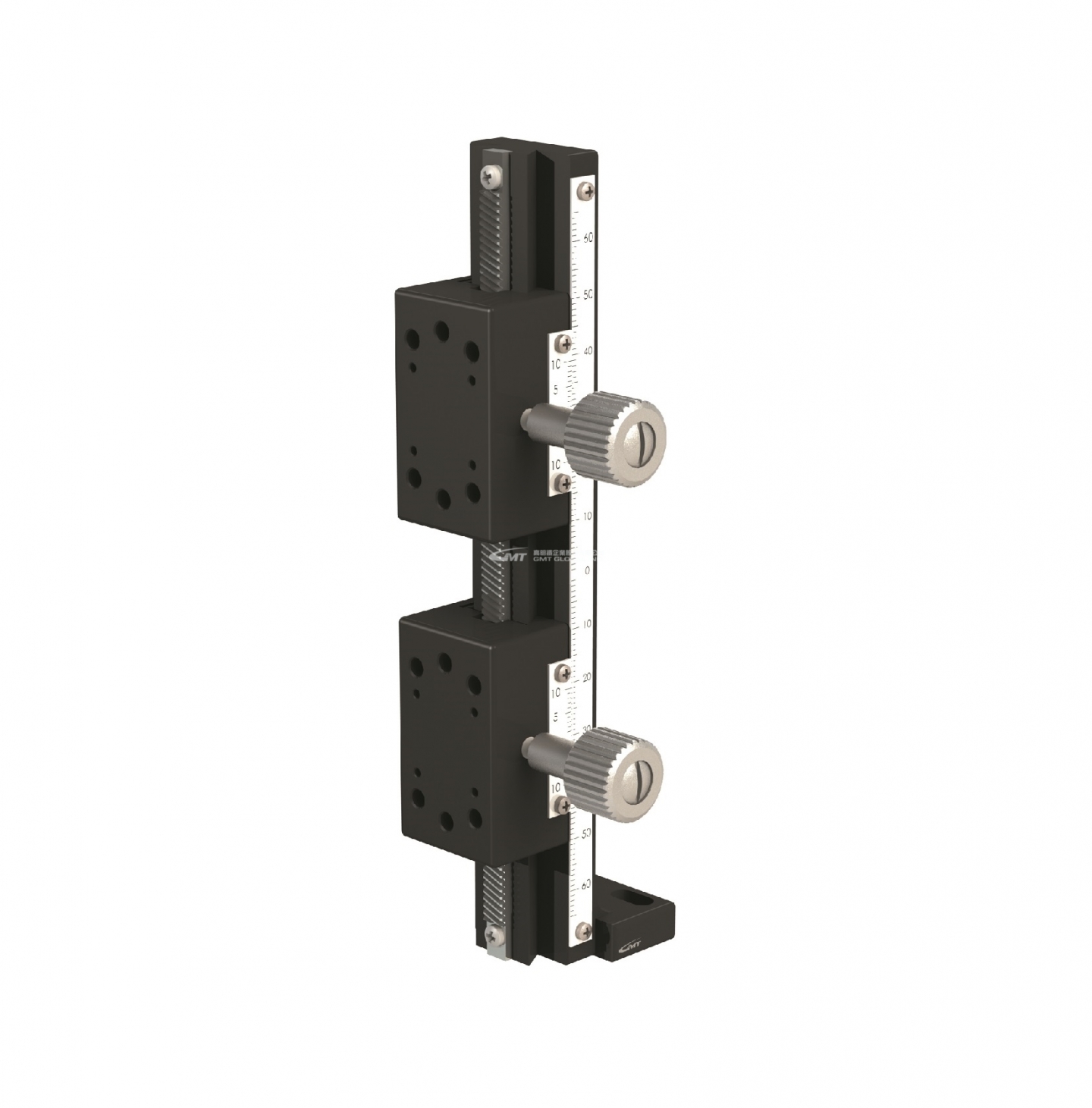

MC3C Z軸精密滑台
Z軸精密滑台
單軌-Z軸
單滑塊、雙滑塊、三滑塊
總長L : 50、70、100、150、200、250、300 (mm)
行程 : ±15~±140 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 可與MC1B、MC2B、MC1C組合
★ 材質-鋁合金(質輕,導電度佳)
單軌-Z軸
單滑塊、雙滑塊、三滑塊
總長L : 50、70、100、150、200、250、300 (mm)
行程 : ±15~±140 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 可與MC1B、MC2B、MC1C組合
★ 材質-鋁合金(質輕,導電度佳)
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
最小刻度量(尺標刻度) |
移動精度真直度 (μm) |
荷重 (kgf) |
本體重量 |
|
MC3C-50 |
50 |
±15 |
0.1 mm / |
30 |
1.5 |
0.12 |
|
MC3C-70 |
70 |
±25 |
0.1 mm / |
30 |
1.5 |
0.135 |
|
MC3C-100 |
100 |
±40 |
0.1 mm / |
30 |
1.5 |
0.16 |
|
MC3C-150 |
150 |
±65 |
0.1 mm / |
40 |
1.5 |
0.215 |
|
MC3C-150-2 |
150 |
±20 |
0.1 mm / |
40 |
3 |
0.27 |
|
MC3C-200 |
200 |
±90 |
0.1 mm / |
50 |
1.5 |
0.3 |
|
MC3C-200-2 |
200 |
±37 |
0.1 mm / |
50 |
1.5 |
0.3 |
|
MC3C-250 |
250 |
±115 |
0.1 mm / |
50 |
1.5 |
0.36 |
|
MC3C-300 |
300 |
±140 |
0.1 mm / |
70 |
1.5 |
0.41 |
|
MC3C-300-2 |
300 |
±70 |
0.1 mm / |
70 |
1.5 |
0.48 |
|
MC3C-300-3 |
300 |
±43 |
0.1 mm / |
70 |
1.5 |
0.55 |
