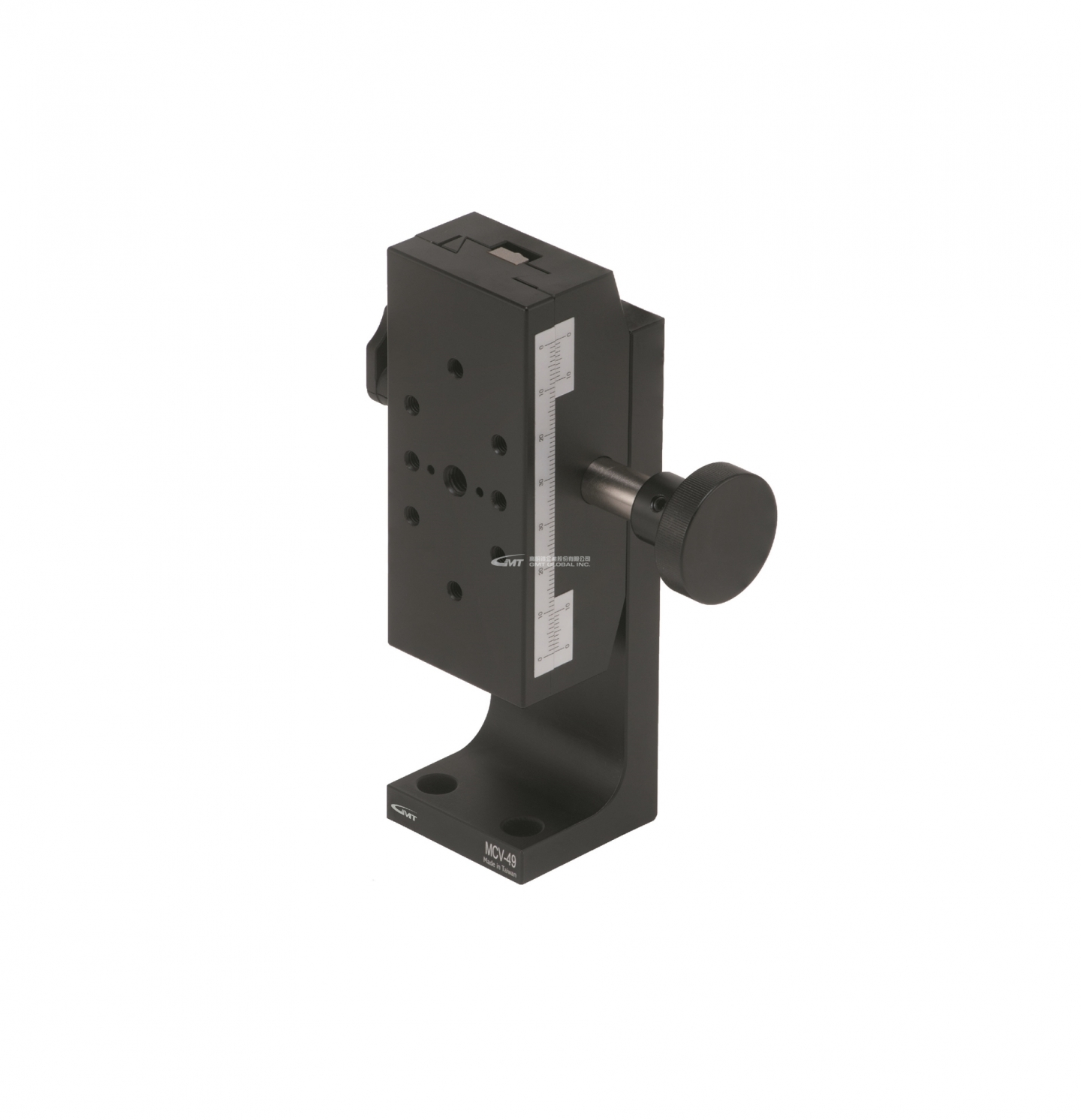

MCV Z軸精密滑台
Z軸精密滑台
單軌-Z軸(可上下移動、只能向上移動)
單旋轉扭、雙旋轉扭
行程 : ±10~±50 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-鋁合金(質輕,導電度佳)
單軌-Z軸(可上下移動、只能向上移動)
單旋轉扭、雙旋轉扭
行程 : ±10~±50 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-鋁合金(質輕,導電度佳)
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
最小刻度量(尺標刻度) |
移動精度真直度 (μm) |
荷重 (kgf) |
本體重量 |
|
MCV-44 |
40x40 |
±10 |
0.1 mm / |
30 |
2 |
0.26 |
|
MCV-44L |
40x40 |
10 |
0.1 mm / |
30 |
2 |
0.23 |
|
MCV-44W |
40x40 |
±10 |
0.1 mm / |
30 |
2 |
0.28 |
|
MCV-44WL |
40x40 |
10 |
0.1 mm / |
30 |
2 |
0.26 |
|
MCV-46 |
40x60 |
±15 |
0.1 mm / |
30 |
2 |
0.36 |
|
MCV-46L |
40x60 |
15 |
0.1 mm / |
30 |
2 |
0.33 |
|
MCV-46W |
40x60 |
±15 |
0.1 mm / |
30 |
2 |
0.38 |
|
MCV-46WL |
40x60 |
15 |
0.1 mm / |
30 |
2 |
0.35 |
|
MCV-49 |
40x90 |
±30 |
0.1 mm / |
30 |
2 |
0.47 |
|
MCV-49L |
40x90 |
30 |
0.1 mm / |
30 |
2 |
0.45 |
|
MCV-49W |
40x90 |
±30 |
0.1 mm / |
30 |
2 |
0.5 |
|
MCV-49WL |
40x90 |
30 |
0.1 mm / |
30 |
2 |
0.47 |
|
MCV-41 |
40x140 |
±50 |
0.1 mm / |
30 |
2 |
0.67 |
|
MCV-41L |
40x140 |
50 |
0.1 mm / |
30 |
2 |
0.63 |
|
MCV-41W |
40x140 |
±50 |
0.1 mm / |
30 |
2 |
0.7 |
|
MCV-41WL |
40x140 |
50 |
0.1 mm / |
30 |
2 |
0.66 |
