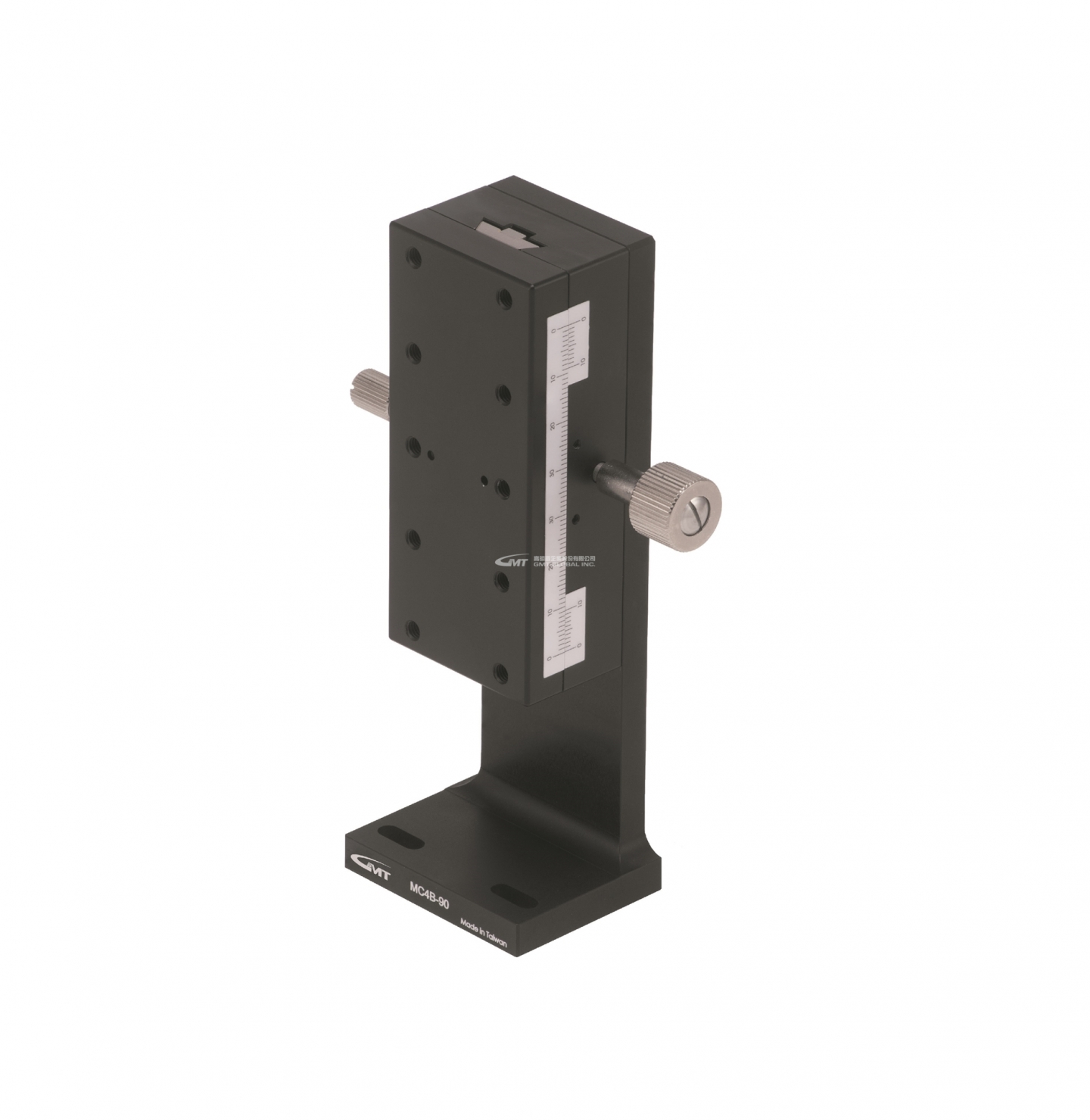

MC4B Z軸精密滑台
Z軸精密滑台
單軌-Z軸-(X軸滑台+L板) 台面尺寸 :
請參考規格表 行程 : ±12~±60 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況。
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位。
★ 可自行調整滑動的速度
★ 材質-鋁合金(質輕,導電度佳)
單軌-Z軸-(X軸滑台+L板) 台面尺寸 :
請參考規格表 行程 : ±12~±60 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況。
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位。
★ 可自行調整滑動的速度
★ 材質-鋁合金(質輕,導電度佳)
|
型號 |
軸向 |
工作台面尺寸 (mm) |
移動行程 (mm) |
傳動工具 |
荷重 (kgf) |
|
MC4B-40 |
Z軸 |
24.8x42 |
±12 |
鳩尾槽式(齒排與齒輪型) |
1.5 |
|
MC4B-60 |
Z軸 |
40x60 |
±21 |
鳩尾槽式(齒排與齒輪型) |
2 |
|
MC4B-90 |
Z軸 |
40x90 |
±35 |
鳩尾槽式(齒排與齒輪型) |
2 |
|
MC4B-140 |
Z軸 |
40x140 |
±60 |
鳩尾槽式(齒排與齒輪型) |
2 |
