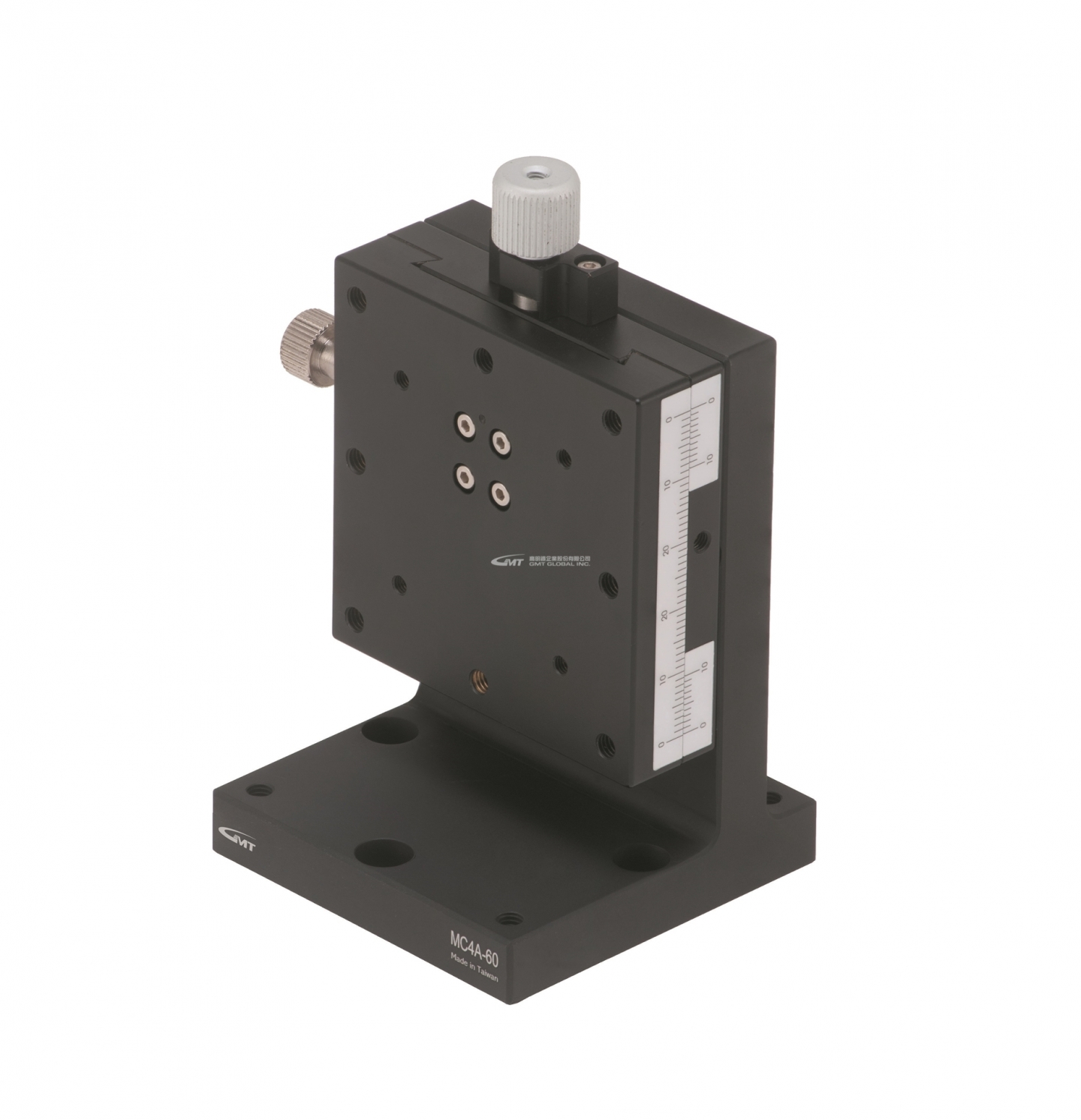

MC4A Z軸精密滑台
Z軸精密滑台
單軌-Z軸
台面尺寸 : 請參考規格表
行程 : ±3~±35 (mm)
傳動位置-中央正手
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用進給螺絲(壓花型)傳動,適合使用於簡易精密的移動
★ 材質-銅合金、鋁合金
單軌-Z軸
台面尺寸 : 請參考規格表
行程 : ±3~±35 (mm)
傳動位置-中央正手
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用進給螺絲(壓花型)傳動,適合使用於簡易精密的移動
★ 材質-銅合金、鋁合金
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
最小刻度量(尺標刻度) |
移動精度真直度 (um) |
荷重 (kgf) |
本體重量(kg) |
|
MC4A-25 |
25x25 |
±3 |
0.1mm/刻度 |
30 |
1 |
0.09 |
|
MC4A-40 |
40x40 |
±7 |
0.1mm/刻度 |
30 |
1 |
0.26 |
|
MC4A-60 |
60x60 |
±9 |
0.1mm/刻度 |
30 |
2 |
0.75 |
|
MC4A-A60 |
60x60 |
±21 |
0.1mm/刻度 |
30 |
2.1 |
0.42 |
|
MC4A-49S |
40x90 |
±35 |
0.1mm/刻度 |
30 |
2 |
0.46 |
|
MC4AL-40 |
40x40 |
±7 |
0.1mm/刻度 |
30 |
2.1 |
0.28 |
