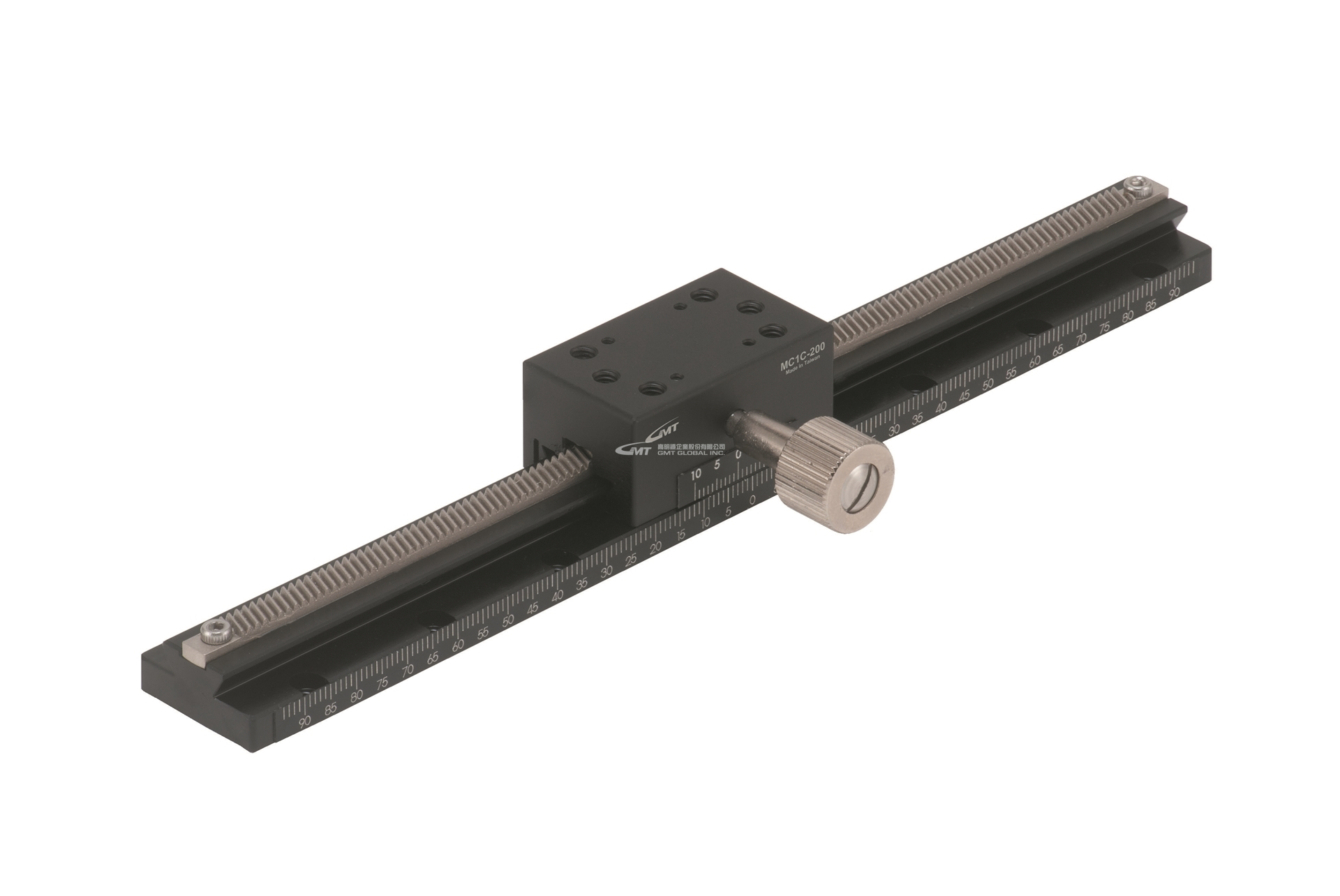

MC1C X軸精密滑台
X軸精密滑台
單軌-X軸
單滑塊、雙滑塊
台面尺寸 : 50、70、100、150、200、250、300 (mm)
行程 : ±15~±115 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-鋁合金(質輕,導電度佳)
單軌-X軸
單滑塊、雙滑塊
台面尺寸 : 50、70、100、150、200、250、300 (mm)
行程 : ±15~±115 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-鋁合金(質輕,導電度佳)
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
最小刻度量(尺標刻度) |
移動精度真直度 (μm) |
荷重 (kgf) |
本體重量 |
|
MC1C-50 |
50 |
±15 |
0.1 mm / |
30 |
3 |
0.12 |
|
MC1C-70 |
70 |
±25 |
0.1 mm / |
30 |
3 |
0.12 |
|
MC1C-100 |
100 |
±40 |
0.1 mm / |
30 |
3 |
0.14 |
|
MC1C-150 |
150 |
±65 |
0.1 mm / |
40 |
3 |
0.17 |
|
MC1C-150-2 |
150 |
±20 |
0.1 mm / |
40 |
3 |
0.24 |
|
MC1C-200 |
200 |
±90 |
0.1 mm / |
50 |
3 |
0.21 |
|
MC1C-200-2 |
200 |
±37 |
0.1 mm / |
50 |
3 |
0.28 |
|
MC1C-250 |
250 |
±115 |
0.1 mm / |
50 |
3 |
0.36 |
|
MC1C-300-2 |
300 |
±70 |
0.1 mm / |
50 |
3 |
0.35 |
