MCS X軸精密滑台

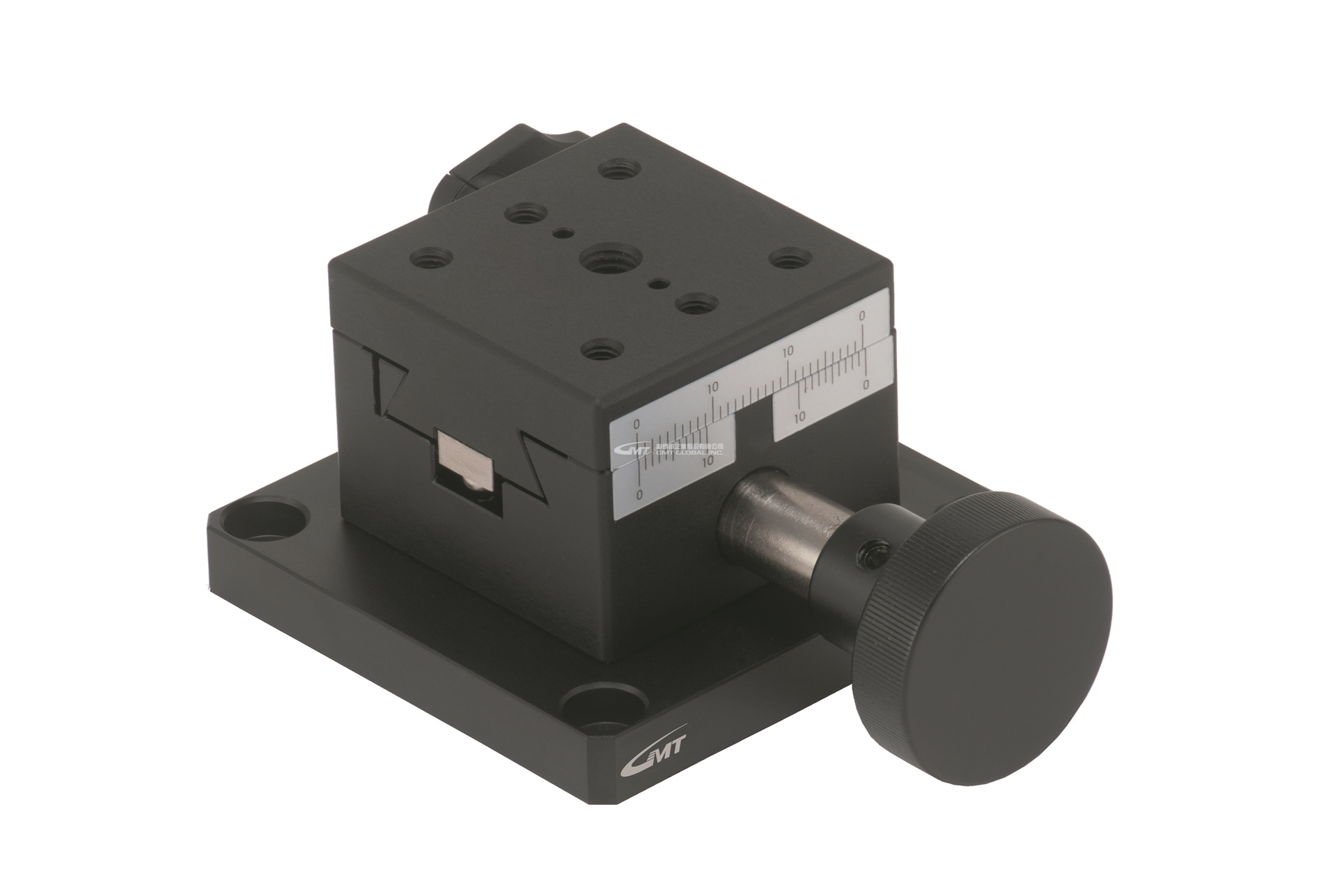

X軸精密滑台
單軌-X軸
單旋轉扭、雙旋轉扭
行程 : ±10~±50 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-鋁合金(質輕,導電度佳)
單軌-X軸
單旋轉扭、雙旋轉扭
行程 : ±10~±50 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-鋁合金(質輕,導電度佳)
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
最小刻度量(尺標刻度) |
移動精度真直度 (μm) |
荷重 (kgf) |
本體重量 |
|
MCS-44 |
40x40 |
±10 |
0.1 mm / |
30 |
4 |
0.24 |
|
MCS-44W |
40x40 |
±10 |
0.1 mm / |
30 |
4 |
0.27 |
|
MCS-46 |
40x60 |
±15 |
0.1 mm / |
30 |
4 |
0.31 |
|
MCS-46W |
40x60 |
±15 |
0.1 mm / |
30 |
4 |
0.33 |
|
MCS-49 |
40x90 |
±30 |
0.1 mm / |
30 |
4 |
0.4 |
|
MCS-49W |
40x90 |
±30 |
0.1 mm / |
30 |
4 |
0.42 |
|
MCS-41 |
40x140 |
±50 |
0.1 mm / |
30 |
4 |
0.55 |
|
MCS-41W |
40x140 |
±50 |
0.1 mm / |
30 |
4 |
0.58 |
