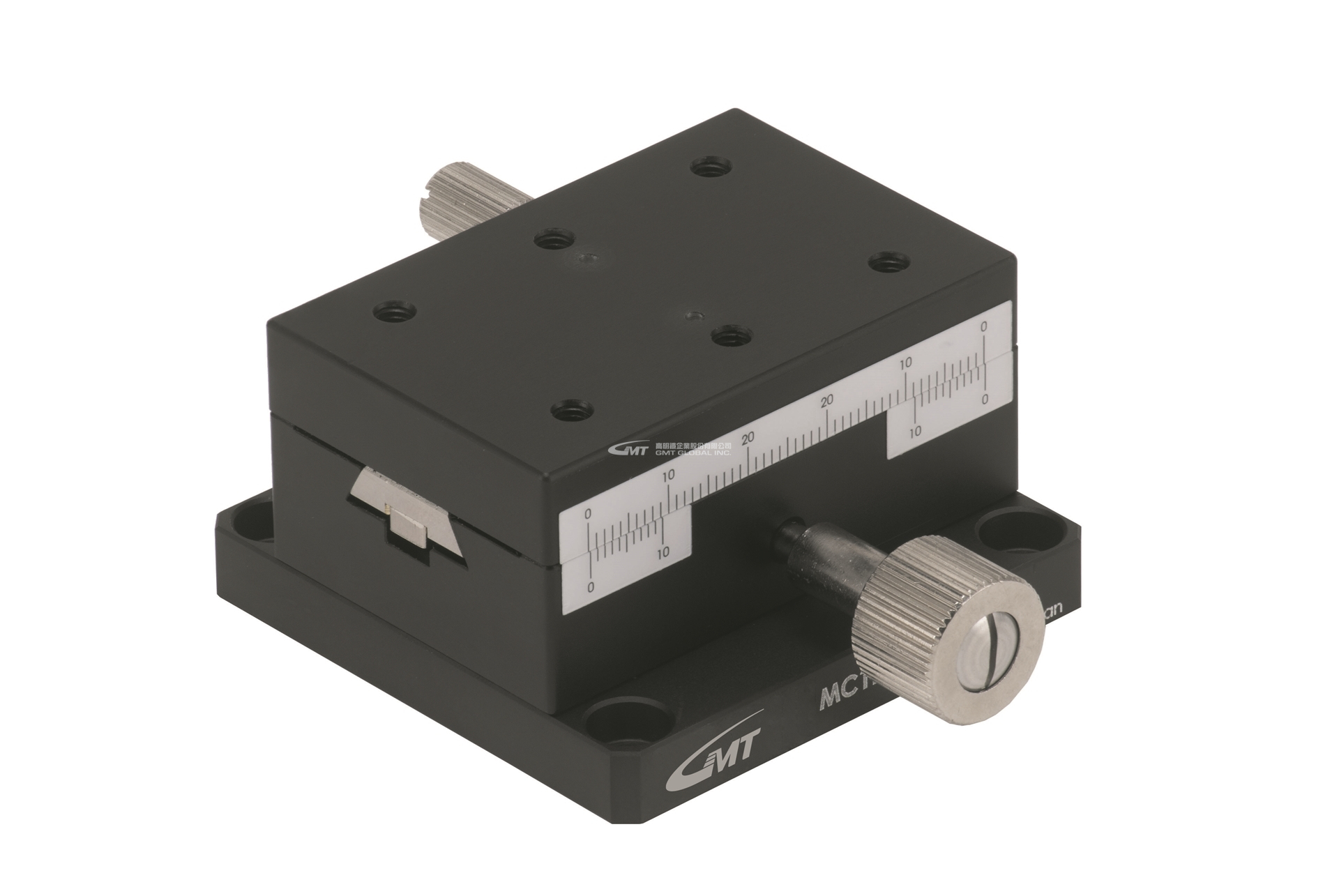

MC1B X軸精密滑台
X軸精密滑台
單軌-X軸
台面尺寸 : 請參考規格表
行程 : ±10~±60 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-鋁合金、碳鋼
單軌-X軸
台面尺寸 : 請參考規格表
行程 : ±10~±60 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用齒軌與齒輪傳動,適合快速大量進給的情況,不適合做精密定位
★ 材質-鋁合金、碳鋼
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
最小刻度量(尺標刻度) |
荷重 (kgf) |
本體重量 |
|
MC1B-40 |
24.8x42 |
±12 |
0.1 mm /刻度 |
3 |
0.17 |
|
MC1B-60 |
40x60 |
±21 |
0.1 mm /刻度 |
4 |
0.29 |
|
MC1B-90 |
40x90 |
±35 |
0.1 mm /刻度 |
4 |
0.40 |
|
MC1B-140 |
40x140 | ±60 | 0.1 mm /刻度 | 4 | 0.56 |
|
MC1B-60F |
40x60 |
±21 |
0.1 mm /刻度 |
20 |
1.6 |
|
MC1BL-60 |
40x60 |
±21 |
0.1 mm /刻度 |
3 |
0.3 |
|
MC1B-35LG |
24.5x35 |
±10 |
0.1 mm /刻度 |
3 |
0.25 |
