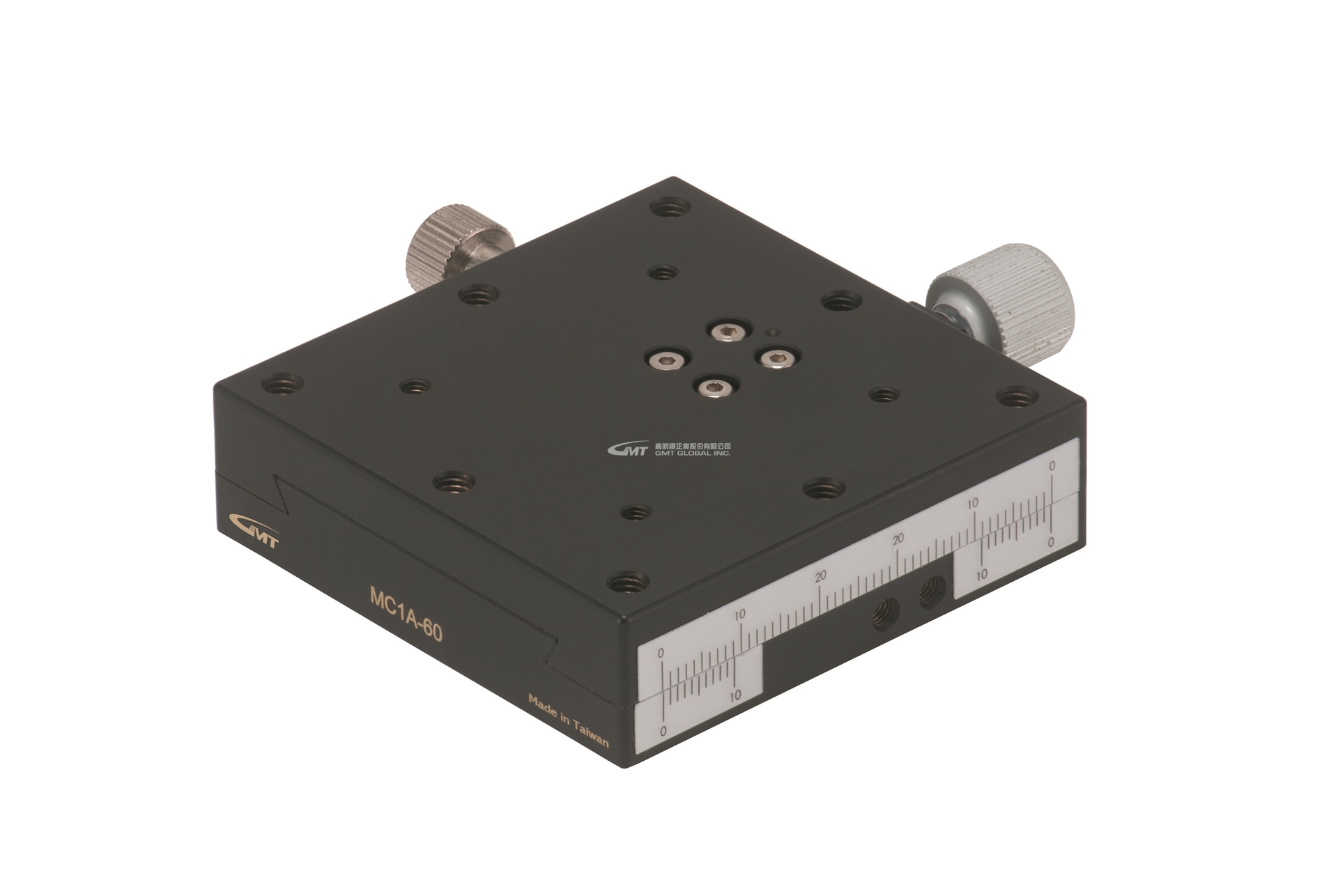

MC1A X軸精密滑台
X軸精密滑台
單軌-X軸
台面尺寸 : 請參考規格表
行程 : ±3~±35 (mm)
傳動位置-中央正手
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用進給螺絲(壓花型)傳動,適合使用於簡易精密的移動
★ 材質-銅合金、鋁合金
單軌-X軸
台面尺寸 : 請參考規格表
行程 : ±3~±35 (mm)
傳動位置-中央正手
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用進給螺絲(壓花型)傳動,適合使用於簡易精密的移動
★ 材質-銅合金、鋁合金
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
最小刻度量(尺標刻度) |
荷重 (kgf) |
本體重量(kg) |
|
MC1A-25 |
25x25 |
±3 |
0.1mm/刻度 |
3 |
0.07 |
|
MC1A-40 |
40x40 |
±7 |
0.1mm/刻度 |
3 |
0.19 |
|
MC1A-60 |
60x60 |
±9 |
0.1mm/刻度 |
4 |
0.47 |
|
MC1A-A40 |
40x40 |
±11 |
0.1mm/刻度 |
2 |
0.10 |
|
MC1A-A60 |
60x60 |
±21 |
0.1mm/刻度 |
3 |
0.19 |
|
MC1A-60CL |
60x60 |
±9 |
0.1mm/刻度 |
4 |
0.47 |
|
MC1A-46L |
40x60 |
±21 |
0.1mm/刻度 |
3 |
0.14 |
|
MC1A-49L |
40x90 |
±35 |
0.1mm/刻度 |
3 |
0.19 |
|
MC1A-46C |
40x60 |
±21 |
0.1mm/刻度 |
水平 4 ; 垂直 2 |
0.19 |
|
MC1A-46S |
40x60 |
±21 |
0.1mm/刻度 |
水平 4 ; 垂直 2 |
0.19 |
|
MC1A-49S |
40x90 |
±35 |
0.1mm/刻度 |
水平 4 ; 垂直 2 |
0.29 |
|
MC1A-425 |
25x40 |
±12 |
0.1mm/刻度 |
水平 3 ; 垂直 1.5 |
0.09 |
|
MC1AL-40 |
40x40 |
±7 |
0.1mm/刻度 |
3 |
0.2 |
|
MC1A-48KM |
40x80 |
±30 |
0.1mm/刻度 |
4 |
0.31 |
|
MC1A-48KMR |
40x80 |
±30 |
0.1mm/刻度 |
4 |
0.31 |
