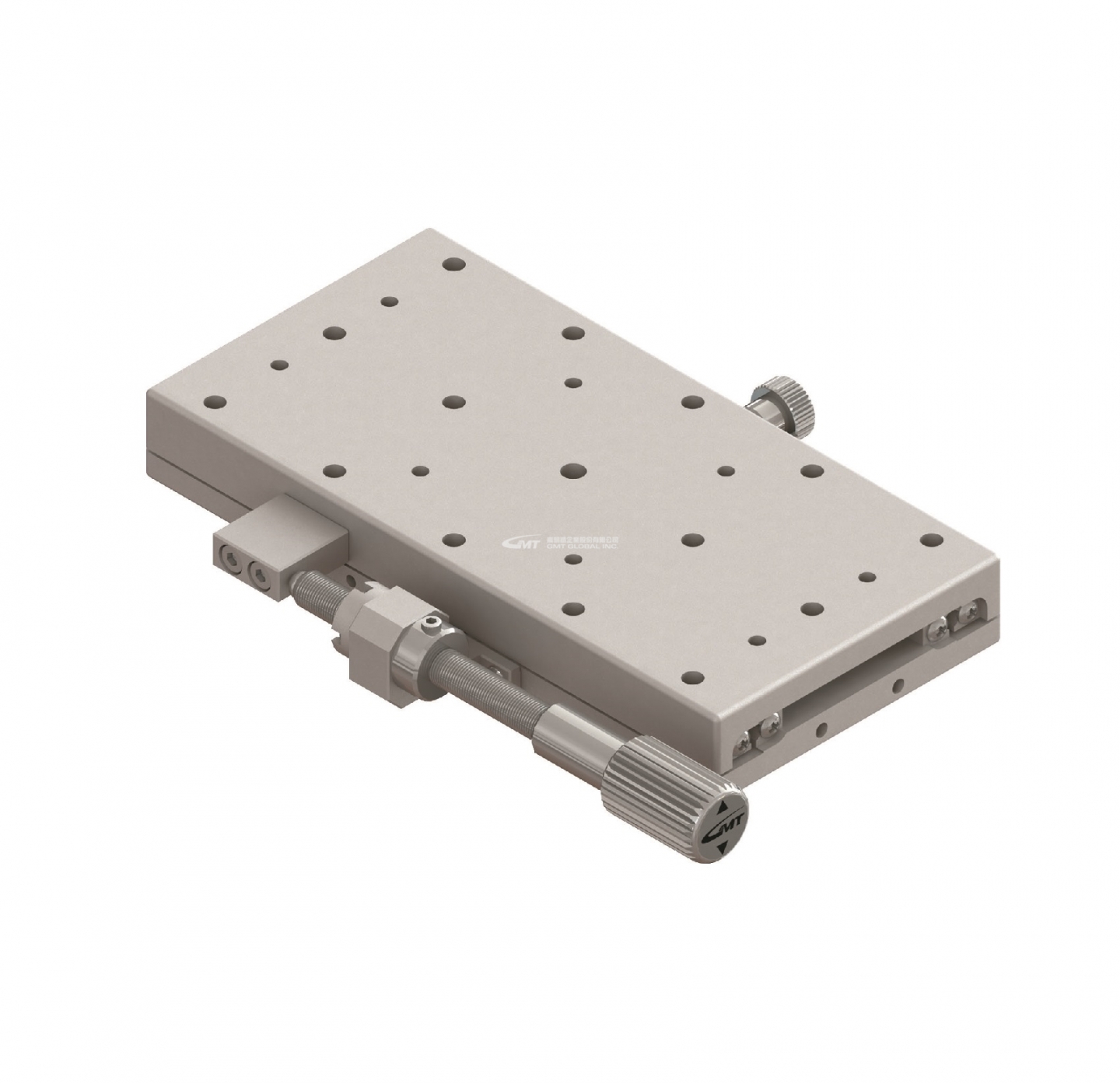

MXL-SS-28 X軸精密滑台
X軸精密滑台
單軌-X軸
台面尺寸 : 60x120 (mm)
行程 : ±12.5 (mm)
傳動位置-側邊正手
★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面，各由雙孤槽構成，單槽移動的鋼球是二點接觸的架構，雙弧槽總共四個接觸點，因此構成堅固的滑軌結構
★ 使用進給螺絲傳動,適合使用於簡易精密的移動
★ 材質-SUS440C(耐腐蝕,耐熱)
單軌-X軸
台面尺寸 : 60x120 (mm)
行程 : ±12.5 (mm)
傳動位置-側邊正手
★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面，各由雙孤槽構成，單槽移動的鋼球是二點接觸的架構，雙弧槽總共四個接觸點，因此構成堅固的滑軌結構
★ 使用進給螺絲傳動,適合使用於簡易精密的移動
★ 材質-SUS440C(耐腐蝕,耐熱)
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
進給螺絲旋轉一圈移動量 |
移動精度真直度(um) |
荷重 (kgf) |
本體重量(kg) |
|
MX60L-SS-28 |
60x120 |
±12.5 |
0.5 |
3 |
16 |
0.76 |
