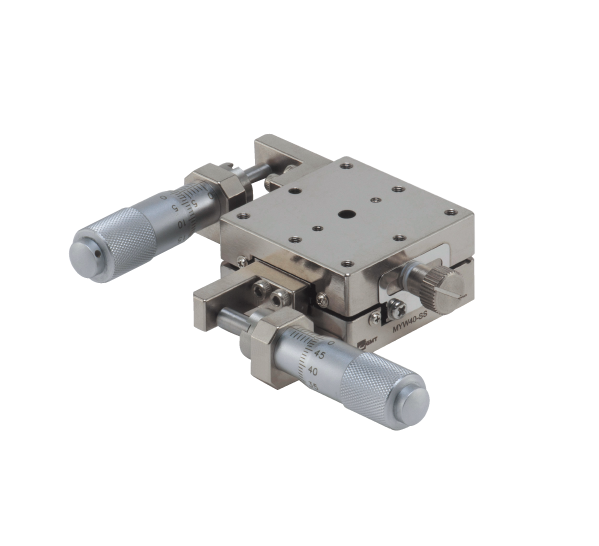

MYW-SS XY軸精密滑台-超薄型
XY軸精密滑台-超薄型
雙軌-XY軸
台面尺寸 : 40、60、80、100 (mm)
行程 : ±6.5~±12.5 (mm)
傳動位置-側邊正手
★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面，各由雙孤槽構成，單槽移動的鋼球是二點接觸的架構，雙弧槽總共四個接觸點，因此構成堅固的滑軌結構
★ 使用測微頭(Micrometer head,單位0.01mm)傳動,適合高精密精度移動
★ 材質-不銹鋼(耐腐蝕,耐熱)
雙軌-XY軸
台面尺寸 : 40、60、80、100 (mm)
行程 : ±6.5~±12.5 (mm)
傳動位置-側邊正手
★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面，各由雙孤槽構成，單槽移動的鋼球是二點接觸的架構，雙弧槽總共四個接觸點，因此構成堅固的滑軌結構
★ 使用測微頭(Micrometer head,單位0.01mm)傳動,適合高精密精度移動
★ 材質-不銹鋼(耐腐蝕,耐熱)
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
分厘卡最小讀取量(um) |
移動精度真直度(um) |
荷重 (kgf) |
本體重量(kg) |
|
MYW40-SS |
40x40 |
±6.5 |
10 |
3 |
9 |
0.34 |
|
MYW60-SS |
60x60 |
±6.5 |
10 |
3 |
19 |
0.64 |
|
MYW80-SS |
80x80 |
±12.5 |
10 |
3 |
20 |
1.32 |
|
MYW100-SS |
100x100 |
±12.5 |
10 |
3 |
25 |
2 |
