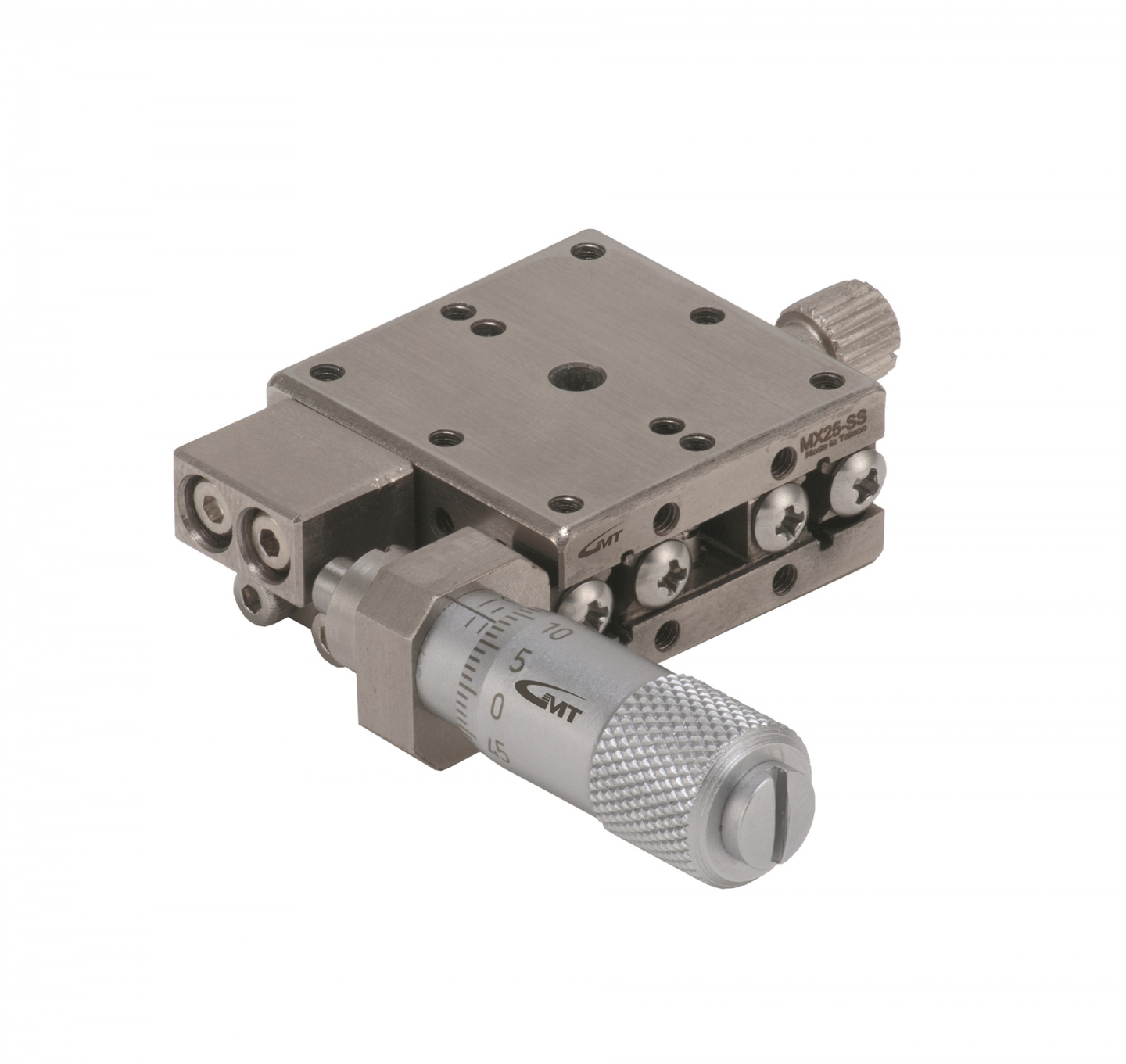

MX-SS X軸精密滑台
X軸精密滑台
單軌-X軸
台面尺寸 : 25、30、40、50、60、70、80、100 (mm)
行程 : ±3.2~±12.5 (mm)
傳動位置-側邊正手
★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面,各由雙孤槽構成,單槽移動的鋼球是二點接觸的架構,雙弧槽總共四個接觸點,因此構成堅固的滑軌結構
★ 使用測微頭(Micrometer head,單位0.01mm)傳動,適合高精密精度移動
★ 材質-不銹鋼(耐腐蝕,耐熱)
單軌-X軸
台面尺寸 : 25、30、40、50、60、70、80、100 (mm)
行程 : ±3.2~±12.5 (mm)
傳動位置-側邊正手
★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面,各由雙孤槽構成,單槽移動的鋼球是二點接觸的架構,雙弧槽總共四個接觸點,因此構成堅固的滑軌結構
★ 使用測微頭(Micrometer head,單位0.01mm)傳動,適合高精密精度移動
★ 材質-不銹鋼(耐腐蝕,耐熱)
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
分厘卡最小讀取量(um) |
移動精度真直度(um) |
荷重 (kgf) |
本體重量(kg) |
MX25-SS |
25x25 |
±3.2 |
10 |
3 |
4 |
0.07 |
MX30-SS |
30x30 |
±3.2 |
10 |
3 |
6 |
0.08 |
MX40-SS |
40x40 |
±6.5 |
10 |
3 |
10 |
0.23 |
MX50-SS |
50x50 |
±6.5 |
10 |
3 |
15 |
0.28 |
MX60-SS |
60x60 |
±6.5 |
10 |
3 |
20 |
0.4 |
MX70-SS |
70x70 |
±6.5 |
10 |
3 |
23 |
0.58 |
MX80-SS |
80x80 |
±12.5 |
10 |
3 |
27 |
0.9 |
MX100-SS |
100x100 |
±12.5 |
10 |
3 |
35 |
1.33 |
